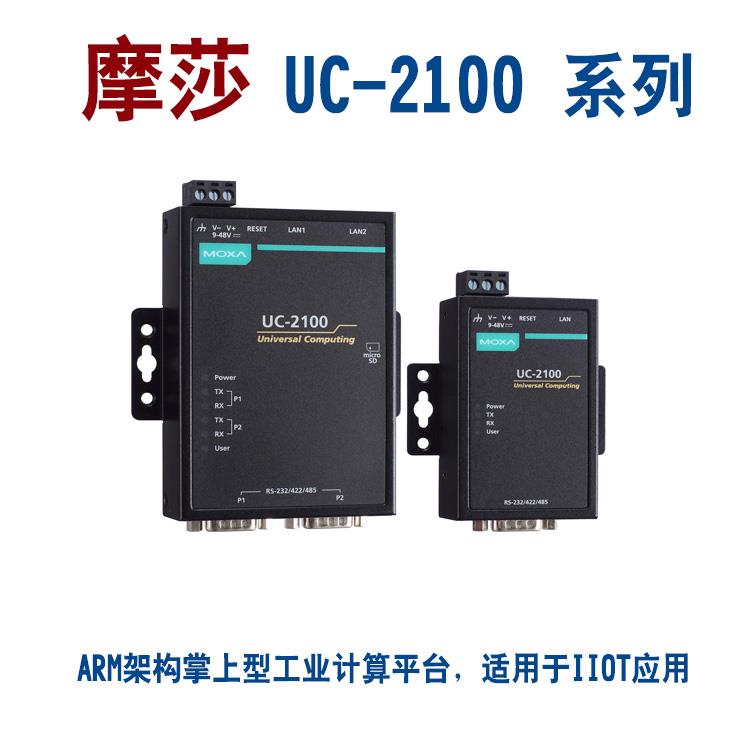

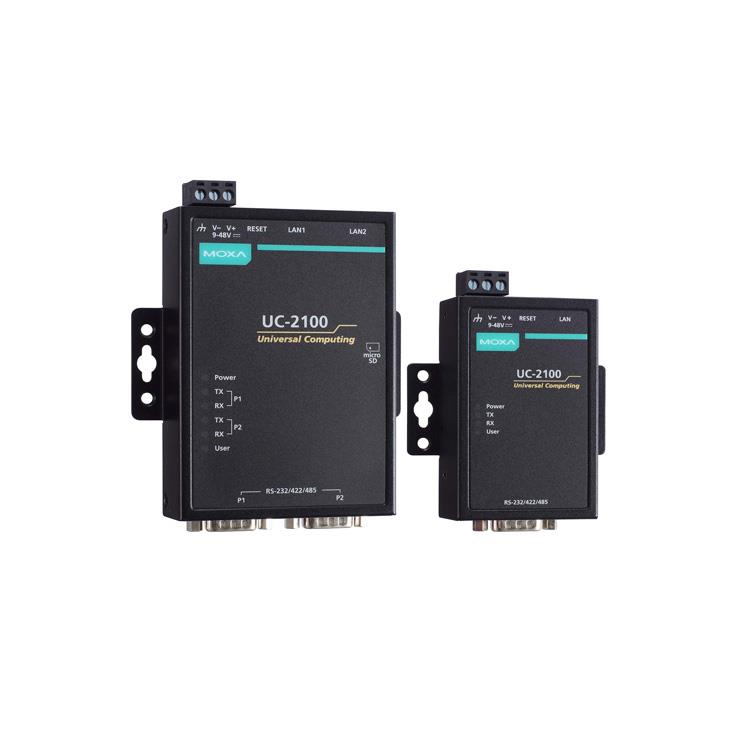

UC2100
系列ARM 架構掌上型工業計算平臺，適用于 IIoT 應用
特點和優勢
Armv7 Cortex-A8 600-1000 MHz 處理器
1 個或 2 個自適應 10/100 Mbps 以太網端口
支持千兆以太網 (UC-2112)
多達 2 個軟件可選的 RS-232/422/485 串口，支持所有信號
Moxa 工業 Linux 提供 10 年的軟件版本維護
microSD 插槽，提供存儲拓展（UC-2111，UC-2112）

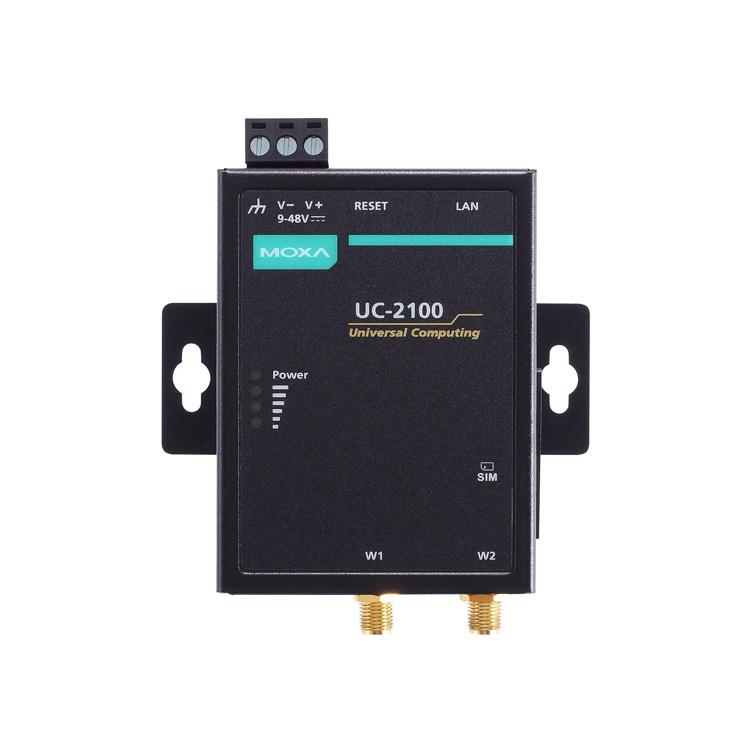

Mini PCIe 插槽，可用于 Wi-Fi/蜂窩模塊 (UC-2104)
-40 至 75°C 寬溫型號可選，通過危險環境認證
介紹
UC-2100 系列計算平臺專為嵌入式數據采集和處理應用而設計。該計算機配備 2 個軟件可選的 RS-232/422/485 全信號串口和 1 個或 2 個以太網端口。這款手掌大小的 ARM 架構計算平臺系列提供多種型號，可滿足單或雙串口和以太網端口、千兆以太網和無線連接等各種接口要求。多功能通信功能使用戶能夠有效地將 UC-2100 應用于各種復雜的通信解決方案。
UC-2100 系列搭載 Cortex-A8 ARM 處理器，該處理器已經過優化，適用于多種工業解決方案。通過靈活的接口選項，這款微型嵌入式計算機是現場數據采集和處理的可靠、安全網關，也是許多大規模部署可用的強大通信平臺。專為寬溫應用設計的型號可適用于極端環境，如石油和天然氣行業。所有型號均使用 Moxa 工業 Linux 平臺，提供了優化的軟件功能和長期支持。
CPU
UC-2101-LX：Armv7 Cortex-A8 600 MHz
UC-2102-LX：Armv7 Cortex-A8 600 MHz
UC-2104-LX：Armv7 Cortex-A8 600 MHz
UC-2111-LX：Armv7 Cortex-A8 600 MHz
UC-2112-LX：Armv7 Cortex-A8 1 GHz
UC-2112-T-LX：Armv7 Cortex-A8 1 GHz
DRAM
UC-2101-LX：256 MB DDR3
UC-2102-LX：256 MB DDR3
UC-2104-LX：256 MB DDR3
UC-2111-LX：512 MB DDR3
UC-2112-LX：512 MB DDR3
UC-2112-T-LX：512 MB DDR3
計算機接口
以太網端口
UC-2101-LX：自適應 10/100 Mbps 端口（RJ45 接頭）x 1
UC-2102-LX：自適應 10/100 Mbps 端口（RJ45 接頭）x 2
UC-2104-LX：自適應 10/100 Mbps 端口（RJ45 接頭）x 1
UC-2111-LX：自適應 10/100 Mbps 端口（RJ45 接頭）x 2
UC-2112-LX：自適應 10/100 Mbps 端口（RJ45 接頭）x 1，自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 1
UC-2112-T-LX：自適應 10/100 Mbps 端口（RJ45 接頭）x 1，自適應 10/100/1000 Mbps 端口（RJ45 接頭）x 1
串口
UC-2101-LX：RS-232/422/485 端口 x 1，軟件可選（DB9 公頭）
UC-2111-LX：RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）
UC-2112-LX：RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）
UC-2112-T-LX：RS-232/422/485 端口 x 2，軟件可選（DB9 公頭）
以太網接口
電磁隔離保護
1.5 kV（內置）
串口界面
數據位
5、6、7、8
停止位
1、1.5、2
校驗位
無、偶、奇、Space、Mark
流量控制
RTS/CTS，XON/XOFF，ADDC®（數據流向自動控制，適用于 RS-485），RTS Toggle（僅限 RS-232）
波特率
50 bps 至 921.6 kbps
RS-485 上拉電阻/下拉電阻
1 kΩ，150 kΩ
ESD 保護
4 kV，適用于所有信號
LED 指示燈
系統
電源 x 1
LAN
每個端口 2 個 (10/100 Mbps)
UC-2112-LX，UC-2112-T-LX：每個端口 2 個 (10/100/1000 Mbps)
串口
UC-2101-LX：每個端口 2 個（Tx，Rx）
UC-2111-LX：每個端口 2 個（Tx，Rx）
UC-2112-LX：每個端口 2 個（Tx，Rx）
UC-2112-T-LX：每個端口 2 個（Tx，Rx）
用戶可編程
UC-2101-LX：用戶 x 1
UC-2102-LX：用戶 x 2
UC-2111-LX：用戶 x 1
UC-2112-LX：用戶 x 1
UC-2112-T-LX：用戶 x 1
無線信號強度
UC-2104-LX：蜂窩/Wi-Fi x 3
機械特性
外殼
金屬
安裝
壁掛式安裝、導軌式安裝（帶可選套件）
重量
UC-2101-LX：190 g (0.42 lb)
UC-2102-LX：190 g (0.42 lb)
UC-2104-LX：220 g (0.49 lb)
UC-2111-LX：290 g (0.64 lb)
UC-2112-LX：290 g (0.64 lb)
UC-2112-T-LX：290 g (0.64 lb)
尺寸（有掛耳）
UC-2101-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸）
UC-2102-LX：73 x 80 x 28 mm（2.87 x 3.15 x 1.10 英寸）
UC-2104-LX：80 x 80 x 30.8 mm（3.15 x 3.15 x 1.21 英寸）
UC-2111-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
UC-2112-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
UC-2112-T-LX：99 x 111 x 25.5 mm（3.90 x 4.37 x 1.00 英寸）
尺寸（無掛耳）
UC-2101-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸）
UC-2102-LX：50 x 80 x 28 mm（1.97 x 3.15 x 1.10 英寸）
UC-2104-LX：57 x 80 x 30.8 mm（2.24 x 3.15 x 1.21 英寸）
UC-2111-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
UC-2112-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
UC-2112-T-LX：77 x 111 x 25.5 mm（3.03 x 4.37 x 1.00 英寸）
工作環境
工作溫度
UC-2101-LX：-10 至 60°C（14 至 140°F）
UC-2102-LX：-10 至 60°C（14 至 140°F）
UC-2104-LX：-10 至 70°C（14 至 158°F）
UC-2111-LX：-10 至 60°C（14 至 140°F）
UC-2112-LX：-10 至 60°C（14 至 140°F）
UC-2112-T-LX：-40 至 75°C（-40 至 167°F）
存儲溫度
UC-2101-LX：-20 至 70°C（-4 至 158°F）
UC-2102-LX：-20 至 70°C（-4 至 158°F）
UC-2104-LX：-20 至 70°C（-4 至 158°F）
UC-2111-LX：-20 至 70°C（-4 至 158°F）
UC-2112-LX：-20 至 70°C（-4 至 158°F）
UC-2112-T-LX：-40 至 85°C（-40 至 185°F）
相對濕度
5 至 95%（非冷凝）
沖擊
IEC 60068-2-27
振動
2 個 Grms @ IEC 60068-2-64，隨機波，5-500 Hz，每個軸 1 小時（未連接任何 USB 設備）
電源參數
輸入電壓
9 至 48 VDC
輸入電流
0.084 A @ 9 VDC，0.45 A @ 48 VDC
電源功耗
4 W
MTBF
時間
UC-2101-LX：1,360,496 小時
UC-2102-LX：1,652,339 小時
UC-2104-LX：1,577,995 小時
UC-2111-LX：9,985,911 小時
UC-2112-LX：982,882 小時
UC-2112-T-LX：982,882 小時
標準
Telcordia (Bellcore) 標準 TR/SR
可靠性
報警工具
外部 RTC（實時時鐘）
自動重啟觸發器
外部 WDT（看門狗計時器）
安規認證
安全
EN 60950-1，IEC 60950-1，UL 60950-1
EMC
EN 55032/24
EMI
CISPR 32，FCC Part 15B Class A
EMS
IEC 61000-4-2 ESD：接觸：4 kV；空氣：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：電源：1 kV；信號：0.5 kV
IEC 61000-4-5 Surge：電源：0.5 kV；信號：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF
危險環境
UC-2112-LX，UC-2112-T-LX：Class I Division 2、IECEx Zone 2、ATEX Zone 2
綠色產品
RoHS、CRoHS、WEEE
保修
保修期限
5年
