SMT 組裝中邊界掃描測試的技術優勢與應用價值分析
SMT 組裝中邊界掃描測試的技術優勢與應用價值分析

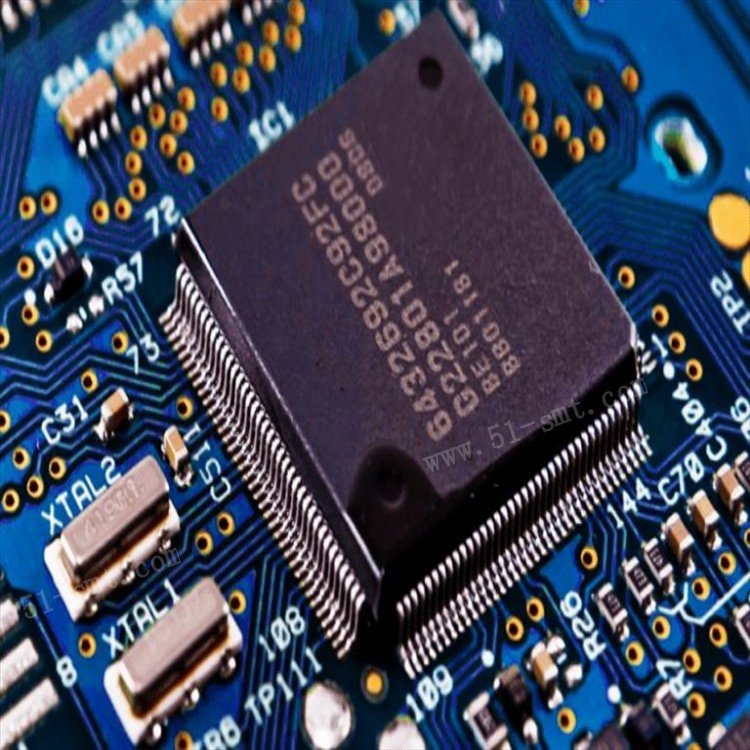

一、SMT 組裝測試的**意義：從質量控制到成本優化
在 SMT（表面貼裝技術）組裝過程中，電路板的微小缺陷（如虛焊、橋接、元件錯位）可能導致整機功能失效。據統計，未經過嚴格測試的SMT組件在終端產品中的故障率比經過全流程測試的產品高 37 倍。因此，SMT 測試并非單純的成本支出，而是避免批量召回、維護品牌聲譽的關鍵環節。以醫療設備為例，某心臟起搏器控制板因 SMT 焊點隱性缺陷導致的召回事件，曾造成廠商超 2 億美元損失，這印證了測試作為 “質量防火墻” 的戰略價值。
二、SMT 組裝測試的三維度框架與方法體系
（一）測試評估的三大維度
-
結構完整性
關注元件物理安裝狀態，包括貼裝位置準確性、極性正確性、焊膏沉積均勻性等。例如 01005 微型電阻的貼裝偏移量需控制在 ±5μm 以內，否則可能引發開路故障。 -
電氣連通性
檢測焊盤與元件引腳的電氣連接質量，典型缺陷包括焊盤開裂（導致開路）、焊球橋接（引發短路）等。在 0.3mm 間距 BGA 的 SMT 組裝中，連通性測試需識別直徑＜50μm 的微短路。 -
功能一致性
驗證 SMT 組件在實際工作場景下的功能表現，如高速信號傳輸中的時序完整性、電源模塊的紋波抑制能力等。對于 5G 基站射頻板，需確保 10GHz 頻段下信號衰減＜0.5dB。
（二）主流測試方法的技術特性對比
三、邊界掃描技術在 SMT 組裝中的**優勢解析
（一）物理受限場景下的測試可行性突破
（二）全維度缺陷覆蓋的成本優化效應
-
采用邊界掃描后，AOI 誤判率從 18% 降至 5%（因可通過電氣驗證排除外觀誤判）；
-
單塊電路板測試成本從 ICT 的 0.8 元 / 片降至 0.35 元 / 片（省去定制測試夾具費用）；
-
缺陷定位時間從傳統方法的 5 分鐘 / 處縮短至 30 秒 / 處（通過矢量響應直接定位故障引腳）。
（三）復雜互聯結構的測試效率**
-
單次測試可覆蓋 2376 個電氣節點，較分模塊測試效率提升 4 倍；
-
時序一致性測試誤差控制在 ±2ns 以內，滿足 PCIe 4.0 的 16GT/s 信號要求；
-
批量生產時單板測試時間穩定在 8 秒，支持 200 片 / 小時的產能需求。
（四）全生命周期的質量追溯能力
-
基于歷史測試數據，將 0.4mm 間距 QFP 的焊膏厚度公差從 ±10% 優化至 ±5%；
-
利用故障模式分析（FMA），將 BGA 焊點的熱循環壽命從 1000 次提升至 1500 次；
-
測試數據可直接導入 MES 系統，實現從 SMT 貼片到整機裝配的全流程質量追溯。
四、邊界掃描技術的應用邊界與優化策略
（一）技術局限性分析
-
高頻信號測試短板
邊界掃描的串行測試機制在處理 1GHz 以上射頻信號時，可能因信號衰減導致誤判，需結合時域反射計（TDR）等專項測試手段。 -
模擬電路覆蓋不足
對于運放、電源管理等模擬器件，邊界掃描難以***檢測增益、噪聲等參數，需搭配 FCT 功能測試補充。 -
編程復雜度挑戰
復雜 SMT 系統的測試向量開發需專業工具（如 Mentor Graphics Tessent），初始學習成本較高，中小企業可能需要外部技術支持。
（二）效率優化路徑
-
混合測試架構設計
采用 “邊界掃描 + AOI+X 射線” 的組合方案：邊界掃描完成電氣連通性初篩，AOI 檢測外觀缺陷，X 射線抽檢關鍵 BGA 焊點，可將綜合測試成本降低 30% 以上。 -
測試向量復用技術
利用 IP 核級的測試向量庫，在同系列 SMT 產品中復用 80% 以上測試程序。某消費電子廠商通過該策略，將新機型的測試開發周期從 4 周縮短至 1 周。 -
智能化故障診斷
結合機器學習算法，對邊界掃描響應數據進行模式識別。某工業控制板案例中，AI 診斷系統將焊點虛焊的識別準確率從人工分析的 75% 提升至 92%。
五、SMT 測試技術的發展趨勢與選型建議
-
三維測試擴展：IEEE 1149.7 標準已支持多層堆疊芯片的垂直互聯測試，可覆蓋 TSV（硅通孔）結構的 SMT 組件；
-
嵌入式測試融合：將邊界掃描與內置自測試（BIST）結合，在芯片工作狀態下實時監測 SMT 焊點退化，適用于航空航天等長生命周期場景。
-
當 SMT 板元件密度＞200 元件 /cm2 或 BGA 間距＜0.5mm 時，優先考慮邊界掃描；
-
對成本敏感的消費類 SMT 產品，可采用 “邊界掃描 + 選擇性 AOI” 的折中方案；
-
醫療、汽車等安全關鍵領域，需將邊界掃描作為必選測試項，并搭配 100% X 射線檢查。
結語
